설정을 마치면 세 개의 주 탭 — 모니터링 · 상세분석 · 리포트 생성 — 으로 작업합니다.

모니터링

전체 설비 상태를 한눈에 보는 화면입니다.

요약 바

상단 요약 바에는 다음 칸이 있습니다.

설비 카드

선택한 태그마다 카드가 하나씩 생깁니다. 카드를 누르면 그 태그의 상세분석으로 이동합니다.

• 기본 정렬은 위험 등급순입니다. 카드를 끌어다 놓으면 원하는 순서로 바꿀 수 있고, 그 순서는 저장되어 다음에 열 때도 유지됩니다.
• 카드 크기 슬라이더로 그리드 밀도를 조절할 수 있습니다.
• 카드의 등급은 알람과 같은 규칙으로 매깁니다 — 결함 패턴 추출 주기(기본 10분)마다 결함 패턴이 등급을 켜고 ISO 존이 높이를 정합니다. 알람 설정의 RMS 구간은 운전/정지·신호 두절·계측 이상 판단과 평소 대비 근거에 쓰입니다.

카드 배지

판정 보류의 사유는 위 세 가지(정지 · 신호 두절 · 계측 이상) 외에 다음이 있습니다.

• 판정 못 함 — RPM이나 베어링 형상이 없어 결함 패턴을 세울 수 없습니다(저널 베어링 포함). 설비 정보를 채우십시오.
• 판정 대기 — 앱을 연 직후 첫 판정을 기다리는 중입니다.
• 결함 패턴 첫 측정 대기 / 결함 패턴 측정 실패 — 이번 회차에 결함 패턴을 재지 못해 직전 등급을 유지 중입니다. 다음 회차에 다시 잽니다.

테이블 필터

데이터 소스를 둘 이상 고르면 “설비 모니터링” 제목 옆에 테이블 필터가 나타납니다. 보고 싶은 테이블만 골라 카드와 요약 바를 좁힐 수 있습니다.

• 화면 표시만 바뀝니다. 감시·알람 대상은 그대로입니다(영구히 빼려면 설정 → 데이터 소스에서 선택을 해제합니다).
• 모두 숨기면 “표시할 테이블을 하나도 고르지 않았습니다” 안내와 전체 표시 버튼이 나옵니다.

감시 상태 알림

감시가 제대로 돌지 않으면 화면 맨 위에 경고가 표시됩니다. 타이머가 멈췄거나, 돌고는 있는데 판정 대상이 없거나, 앱 판정이 지연된 경우입니다. 대부분 다시 등록 버튼으로 바로 조치할 수 있습니다.

“이벤트가 없다"가 설비가 정상이라는 뜻인지 감시가 죽었다는 뜻인지 구분하기 위한 장치입니다. 표시별 뜻과 조치는 알람과 이벤트 › 감시 상태 확인을 참고하세요.

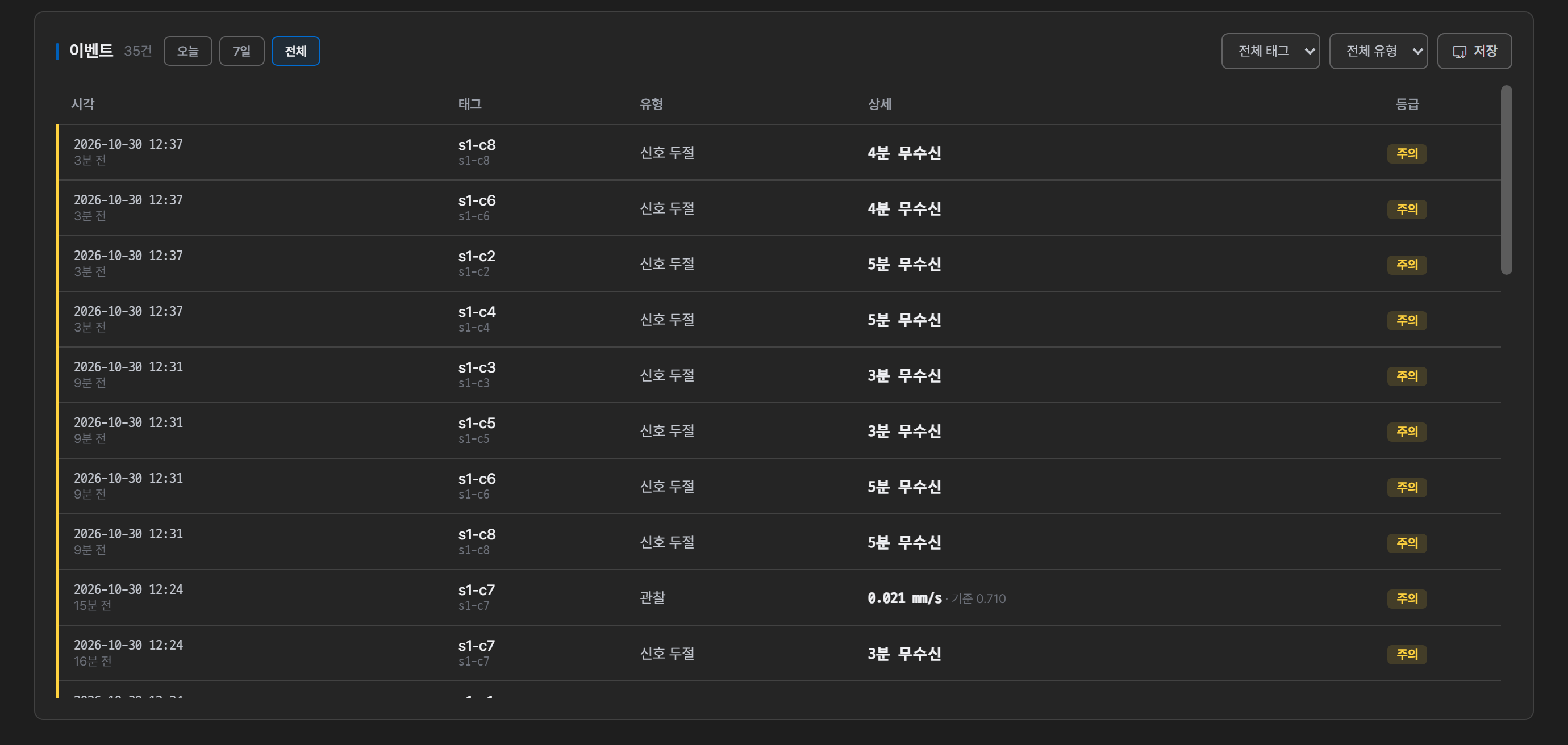

이벤트 목록

아래쪽 이벤트 목록에는 기록된 이벤트가 시각 · 태그 · 유형 · 상세 · 등급으로 표시됩니다. 각 행을 누르면 그 이벤트가 발생한 시점의 상세분석으로 이동합니다.

상세 칸에는 유형에 따라 다음이 적힙니다.

결함 패턴의 격자 점수·부위·회차(예: 격자 3.2 · 외륜(BPFO) · 2회 연속 확정)는 내보내기 파일의 ‘상세’ 열과 알림 문구에 적힙니다.

• 기간 칩(오늘 · 7일 · 전체)과 태그 · 유형 드롭다운으로 목록을 좁힐 수 있습니다. 필터에 맞는 이벤트 중 최근 200건을 표시하고, 건수는 필터에 맞는 전체입니다. 그 이상은 내보내기로 확인합니다.
• 목록은 30초마다 새로 읽습니다 — 서버 감시나 다른 탭이 기록한 이벤트도 새로고침 없이 나타납니다. 지금 감시 중인 태그의 이벤트만 보이며, 선택을 해제한 테이블의 이벤트는 내보내기에서 확인합니다.
• 유형은 여덟 가지입니다 — 설비 등급: 관찰(1회차 · 알림 안 감) · 임계 초과 · 상태 지속 · 상태 개선 · 정상 복귀, 감시 상태: 계측 이상 · 계측 복귀 · 신호 두절. 각 유형의 뜻은 이상 판정 원리 › 이벤트에 있습니다.

베이스라인·대역은 이벤트를 만들지 않습니다. 이탈해도 목록에는 안 뜨고, 카드와 근거표에 표시만 됩니다. 등급 이벤트는 결함 패턴 추출 주기(기본 10분)마다 나옵니다.

이벤트 내보내기

이벤트 목록의 저장 버튼을 누르면 기간과 파일 형식(CSV · JSON)을 고르는 창이 뜹니다. 지정한 기간의 이벤트를 파일로 내려받을 수 있습니다. 목록과 달리 선택을 해제한 테이블의 이벤트까지 모두 담깁니다.

CSV 열은 시각 · 테이블 · 태그 · 별칭 · 유형 · 등급 · 지표값 · 기준값 · 상세입니다.

열 이름과 유형 · 등급 · 상세 값은 내려받을 때의 화면 언어로 저장됩니다. JSON의 키 이름(time · grade 등)은 언어와 상관없이 영어입니다.

알람 판정이 언제 어떻게 이벤트를 만드는지는 알람과 이벤트에서 다룹니다.

상세분석

한 태그를 깊이 들여다보는 화면입니다. 모니터링 카드나 이벤트 행에서 들어옵니다.

상세분석은 스냅샷입니다 — 들어온 시점의 데이터로 고정되며, 화면이 실시간으로 계속 바뀌지 않습니다. 최신 상태로 다시 캡처하려면 새로고침을 누르거나, 태그·기간을 바꿉니다. 들어온 뒤 감시가 본 계측 상태가 달라지면 화면 위에 그 사실과 새로고침 버튼이 뜹니다.

태그·기간 선택

• 화면 상단의 드롭다운으로 분석할 태그를 바꿀 수 있습니다.
• 조회 기간은 프리셋으로 고릅니다 — 1시간 · 6시간 · 24시간 · 전체, 또는 옆 달력에서 직접 지정. 프리셋은 그 태그의 최신 데이터를 기준으로 잡힙니다.
• 그 태그의 데이터가 프리셋 길이보다 짧으면 해당 프리셋은 비활성화됩니다. 누르면 “데이터가 부족합니다” 안내가 뜨며, 이때는 전체로 확인합니다.
• 직접 지정은 날짜 단위입니다(시작일 00:00 ~ 종료일 23:59). 프리셋에서 넘어가면 직전 프리셋 구간의 날짜가 미리 선택됩니다.

차트의 시간축은 선택한 기간 전체를 채웁니다. 데이터가 없는 구간은 빈 곳으로 남아, 실제로 어디에 데이터가 있는지 그대로 보입니다.

계측 유효성 경고

신호에서 클리핑(포화)·플랫라인·DC 드리프트·단발 스파이크 같은 계측 이상이 감지되면 화면 위에 신호 이상 — 센서 점검 필요 경고가 뜨고, 진단은 진단 보류 상태가 됩니다.

포화된 신호는 진폭을 실제보다 낮게 보이게 하고, 시간영역의 단발 임펄스는 스펙트럼 전체를 광대역으로 오염시킵니다. 그래서 이 경고가 떠 있는 동안은 특정 후보만이 아니라 모든 근거의 신뢰도가 함께 내려갑니다. 기계를 의심하기 전에 센서·케이블·마운팅을 먼저 확인하세요.

경고 상자 없이 회색 DC 성분 안내 한 줄만 있다면 이상이 아닙니다. 평균이 크지만 일정한 센서(MEMS 가속도계의 중력축, 근접 변위센서 등)라는 참고 정보이며 판정은 그대로 진행됩니다. 리포트에도 같은 회색 안내가 들어갑니다.

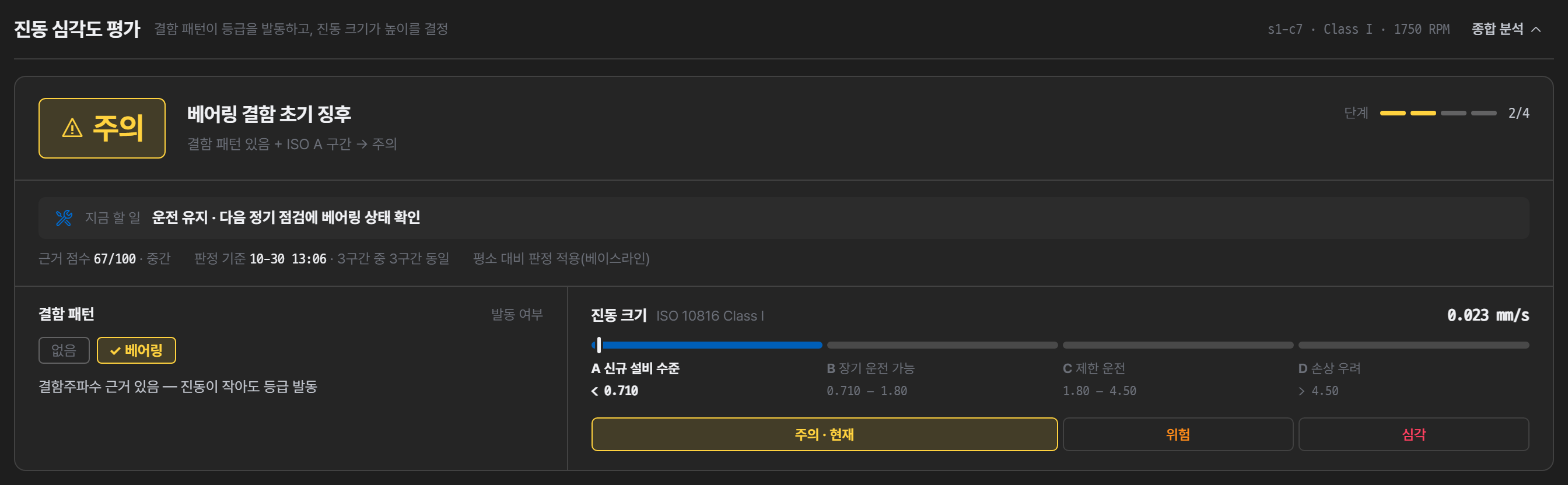

심각도 평가

상단 카드 머리에 종합 등급(아래 막대가 네 단계 중 몇 번째인지 보여 줍니다)과 판정문, 그리고 두 축이 등급을 만든 방식이 한 줄로 나옵니다(예: “결함 패턴 있음 + ISO A 구간 → 주의”). 그 아래에 지금 할 일 한 줄과 근거 사실(근거 점수 · 판정 기준 시각과 기간을 나눈 구간 중 같은 판정이 나온 곳의 수)이 붙고, RPM이나 베어링이 없으면 “판정 기준 n/N (… 미적용)“이 함께 표시됩니다. 결함 패턴을 재지 못했거나 패턴 없이 진동만 큰 경우처럼 이 한 줄로 설명되지 않을 때만 사유 문장이 더해집니다.

머리 아래 두 상자가 등급이 정해진 과정을 보여 줍니다. ① 결함 패턴은 등급을 켜는 축(없음·있음)이고, ② 진동 크기는 등급의 높이를 정하는 축입니다 — ISO 존 A~D 막대가 지금 값까지 채워지고, 그 아래 줄에 결함 패턴이 있을 때 구간별 등급(A·B → 주의, C → 위험, D → 심각)이 적힙니다. 존 막대에는 등급색을 쓰지 않고, 존 이름도 등급어가 아닌 규격 뜻(A 신규 설비 수준 · B 장기 운전 가능 · C 제한 운전 · D 손상 우려)으로 적습니다.

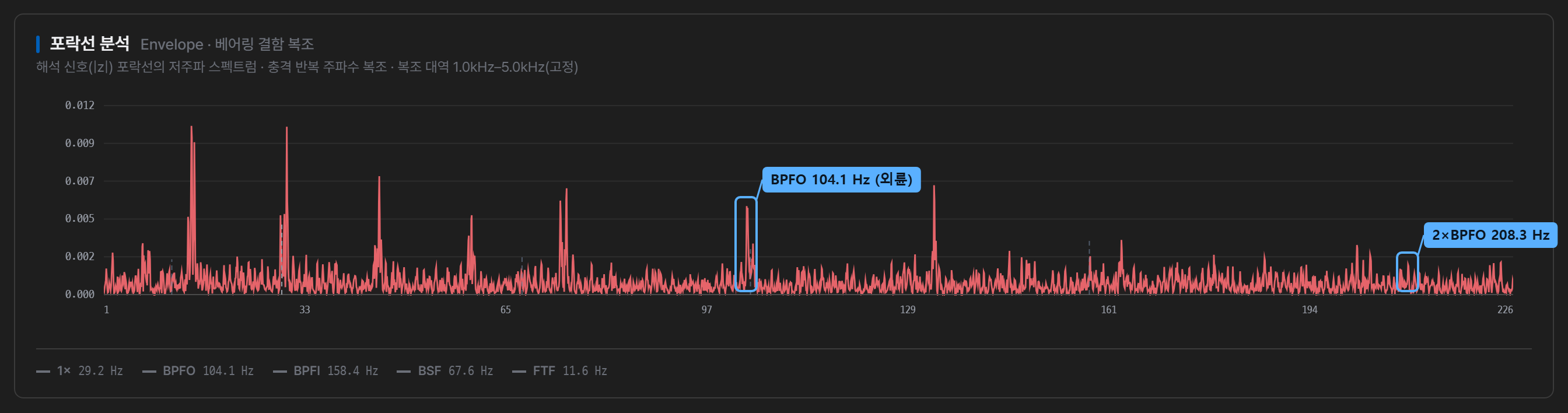

이 등급은 진동 크기(ISO)가 정하는 것이 아닙니다. 등급을 켜는 것은 결함 패턴 하나입니다 — 포락선에서 베어링 결함주파수(BPFO·BPFI·BSF·FTF) 자리에 근거가 섰는가. 그 근거가 서야 등급이 오르고, ISO 존은 오른 등급의 높이를 정합니다.

그래서 진동이 커도 결함 패턴이 없으면 등급은 양호로 남고, 반대로 진동이 평범해도 패턴이 뚜렷하면 오릅니다(진폭에 아직 안 나타나는 초기 베어링 결함이 그 구간입니다). 베이스라인·대역 값은 등급을 움직이지 않고 근거로만 함께 표시됩니다.

기간 통계 표(ISO 판정값 · Crest Factor P95 · 광대역 RMS P95 · 변화율 · 지속 최악 RMS · 관측 창)는 선택한 기간 전체에서 낸 값입니다. 등급 근거는 ISO 판정값 행뿐이고, 나머지 행은 기준과 비교한 사실(이내 · 초과)만 보여 줍니다. 비고에 마우스를 올리면 산출 조건 전문이 나옵니다.

모니터링 카드와 같은 판정 규칙을 쓰므로 두 화면의 등급이 어긋나지 않습니다(상세분석은 더 긴 창으로 기간 안 여러 지점을 잽니다). 자세한 원리는 이상 판정 원리에 있습니다.

표시 단위 바꾸기

같은 진동 신호도 가속도(g) · 속도(mm/s) · 변위(μm) 중 무엇으로 보느냐에 따라 드러나는 결함이 달라집니다. “스펙트럼 분석” 머리줄의 표시 물리량 버튼으로 전환할 수 있으며, 센서가 실제로 측정한 단위에는 (원본) 표시가 붙습니다.

베어링 결함이 의심되는데 속도 파형에서 잘 안 보이면 가속도로 바꿔 보십시오. 전환은 파형·FFT·스펙트로그램·켑스트럼·진단 지표(시간영역) 표시에 적용되고, 리포트를 만들 때도 지금 고른 단위가 쓰입니다. 포락선은 판정 입력이라 늘 센서 원래 단위로 계산하며, 추세와 등급 판정에는 영향이 없습니다.

첨도 포화 경고

첨도 추이가 고점에서 내려오는데 RMS는 유지되거나 오르는 경우, 차트 아래에 경고가 표시됩니다.

첨도 하락은 보통 “좋아졌다"로 읽히지만, 이 조합은 결함이 진행돼 충격이 상시화된 상태일 수 있습니다. 초기 베어링 결함은 뾰족한 충격으로 첨도를 올리고, 결함이 퍼지면 충격이 이어져 첨도가 다시 내려갑니다. 첨도만 보고 회복으로 판단하지 마십시오.

차트

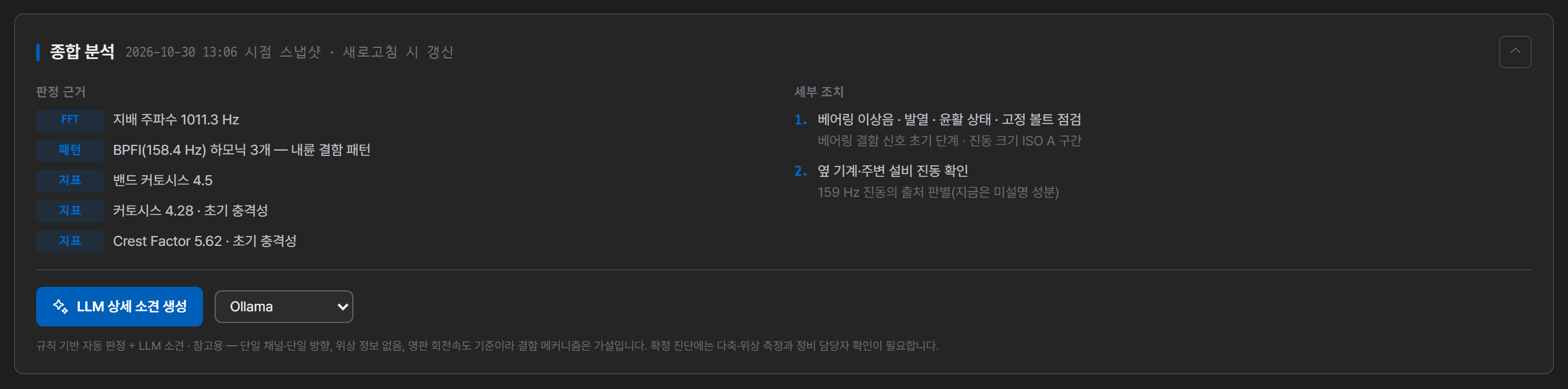

진단과 세부 조치

종합 분석 펼치기를 누르면 규칙 기반 진단이 표시됩니다. 불평형 · 정렬 불량 · 베어링 내륜/외륜 · 풀림 · 기어 등의 결함을 판정하고, 판정 근거(어느 지표에서 나온 근거인지 출처와 함께)와 세부 조치(지금 할 일을 실행하는 방법 · 판정을 보완할 일, 할 일 아래 이유)를 함께 제시합니다.

세부 조치는 고정 목록이 아니라 판정 결과(결함 패턴 · 진동 크기 · 충격성 · 추세 · 출처를 모르는 진동 · 비어 있는 설비 정보)에 맞는 항목만 골라 최대 5개까지 보여 줍니다. 계측 이상이 걸리면 기계 점검 항목 없이 계측 확인 항목만 나옵니다.

이 판정은 단일 채널·단일 방향 측정에 위상 정보 없이, 명판 회전속도를 기준으로 계산됩니다. 결함 메커니즘은 가설이며, 확정 진단에는 다축·위상 측정과 정비 담당자 확인이 필요합니다.

LLM 소견 (선택)

LLM을 연동했다면 종합 분석 아래 LLM 상세 소견 생성으로 서술형 전문가 소견을 만들 수 있습니다. 소견은 화면에 표시된 차트의 실측값만 근거로 삼습니다. 프로바이더는 버튼 옆 드롭다운에서 고르고, 생성에 쓰인 모델명이 소견 아래에 남습니다.

소견은 진동 분석 전문가가 아닌 설비 담당자가 읽는다고 보고 지금 상태 · 그렇게 보는 이유 · 권장 행동 세 질문에 답합니다. LLM은 전문용어로 된 측정 데이터를 그대로 읽지만, 소견에는 쉬운 말로 풀어 씁니다(예: “BSF 측대역” → “베어링 볼 쪽 신호”).

판정(등급 · 원인 순위 · 조치)은 엔진이 이미 정했고, LLM은 그 뜻을 풀어 줄 뿐입니다. 값을 새로 계산하거나 순위를 뒤집지 않고, 계측 이상 경고가 걸리면 결론을 잠정으로 맺고, 원리상 판별할 수 없는 항목을 “가능성 낮음"으로 쓰지 않고, 등급을 부풀리지 않습니다. 권장 행동은 화면의 지금 할 일과 세부 조치만 다루며 새 조치를 만들지 않습니다.

소견은 화면 언어로 쓰도록 요청합니다. 영어 · 일본어일 때는 질문 끝에 출력 언어 지시를 붙입니다. 작은 로컬 모델은 이 지시를 다 따르지 못해 한국어가 섞여 나올 수 있습니다.

LLM을 연동하지 않았으면 규칙 기반 진단만으로도 충분히 동작합니다.

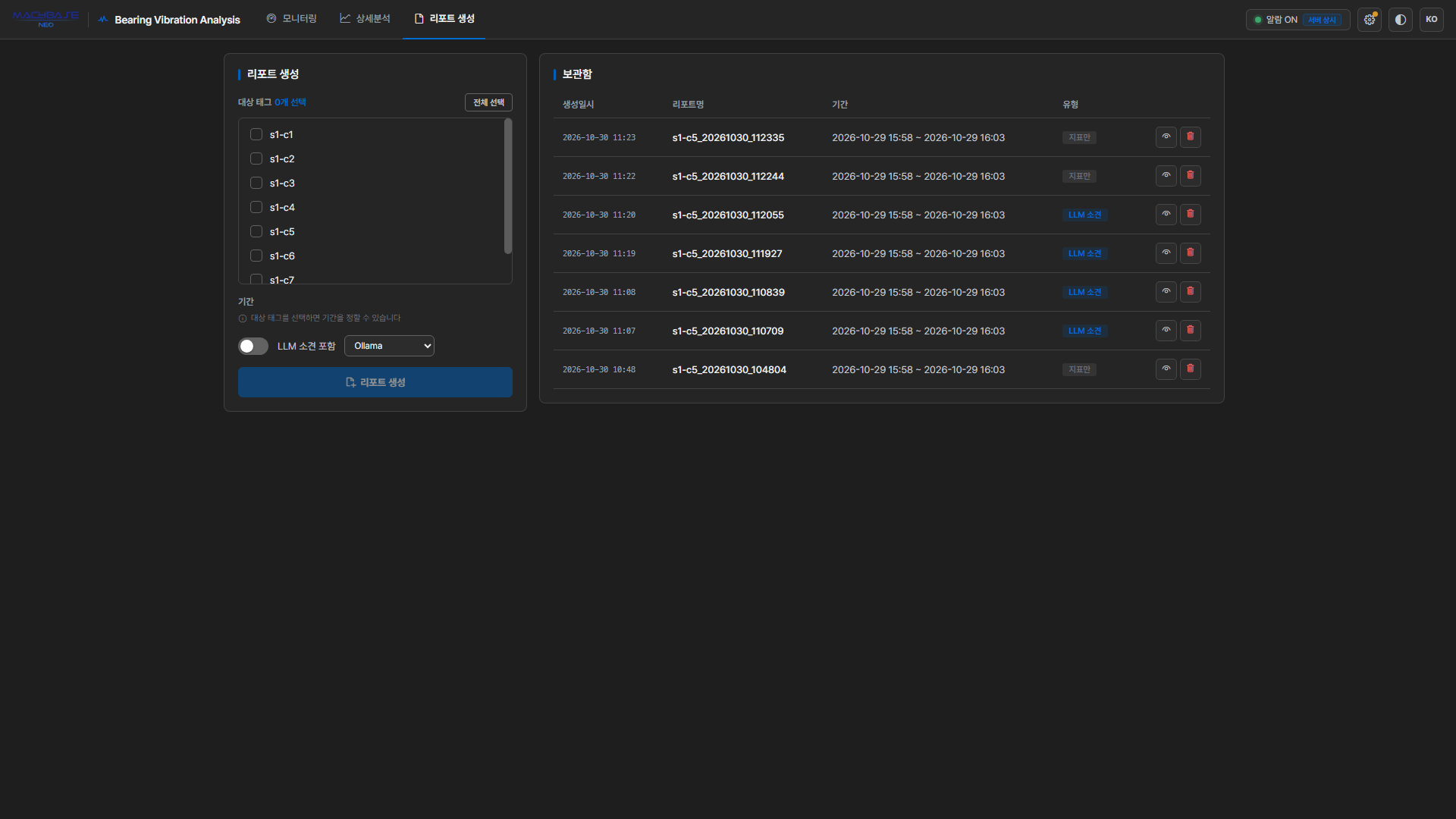

리포트 생성

분석 결과를 문서로 남기는 화면입니다.

1. 리포트에 담을 대상 태그를 고릅니다. (기본은 미선택, 전체 선택 지원)
2. 기간을 고릅니다 — 프리셋(1시간 · 6시간 · 24시간 · 전체)은 태그마다 그 태그의 최신 데이터를 기준으로 잡히고, 달력으로 직접 지정한 구간은 선택한 태그 전부에 그대로 적용됩니다. 직접 지정한 기간에 데이터가 없는 태그가 있으면 경고와 함께 그 태그의 데이터 구간이 안내됩니다.
3. 필요하면 LLM 소견 포함을 켜고 프로바이더를 고릅니다.
4. 리포트 생성을 누릅니다.

선택한 태그마다 리포트 파일이 하나씩 만들어집니다. 파일 이름은 태그명_생성일시.html 형태입니다.

리포트는 생성을 시작할 때의 화면 언어로 만들어집니다. 생성 도중 언어를 바꿔도 그 묶음은 시작할 때의 언어를 유지합니다. 이미 만든 리포트는 바뀌지 않으므로, 다른 언어가 필요하면 다시 생성합니다.

생성은 데이터 조회 → 지표 계산 → 소견 생성 → 저장의 네 단계로 진행되며, 진행 상황이 표시됩니다. 오래 걸리면 생성 중단으로 취소할 수 있습니다. 완성된 리포트는 로그인한 계정의 폴더(<계정>/vibration-reports/, 계정 이름은 소문자)에 저장됩니다.

리포트 구성

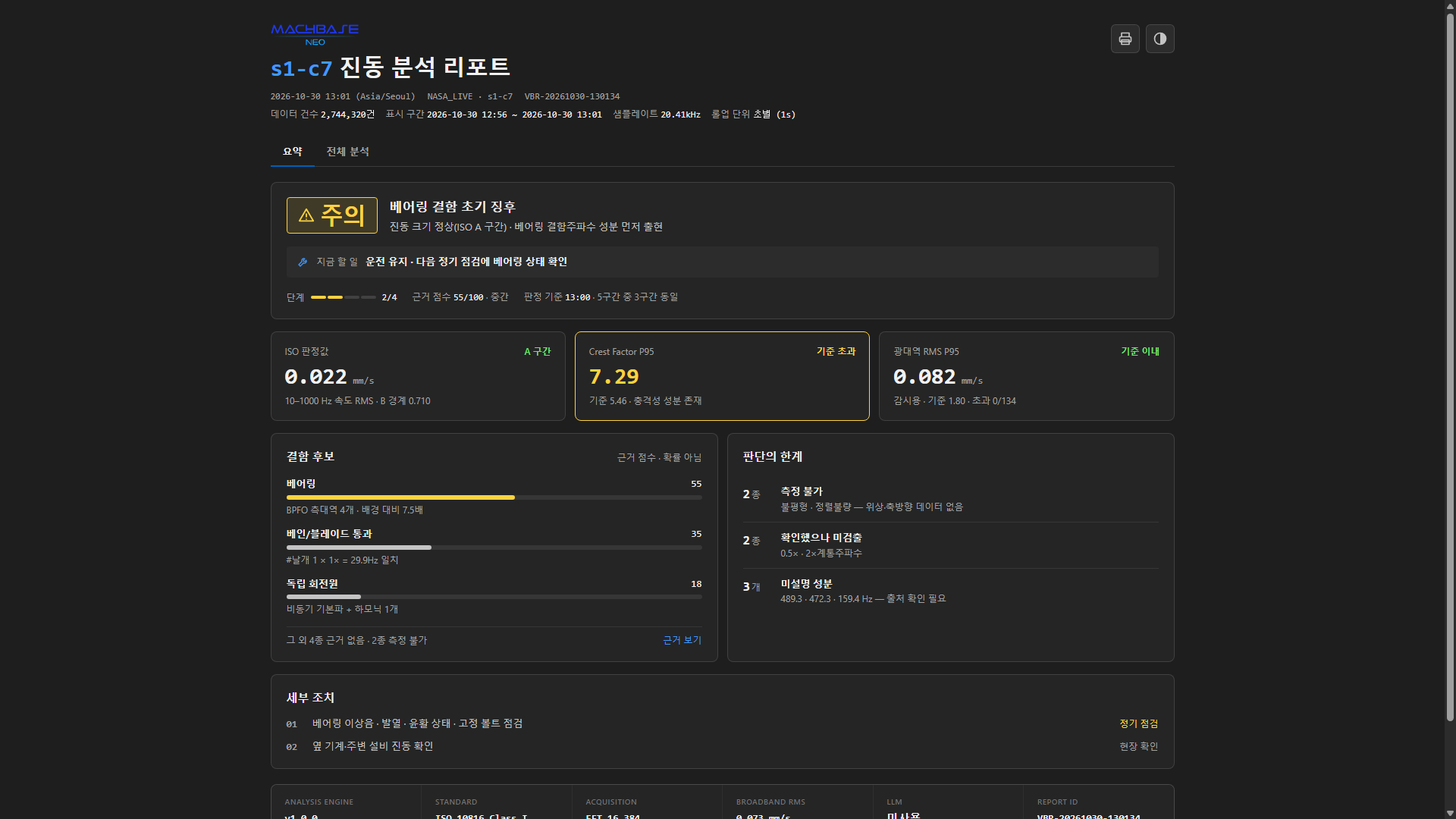

리포트 상단의 요약 · 전체 분석 탭으로 보기를 전환합니다. 요약은 한눈에 판독하는 용도이고, 전체 분석은 모든 차트와 근거를 번호 붙은 절(01 심각도 ~ 05 세부 조치) 순서로 펼칩니다. 요약의 근거 보기 · 심층 분석 보기 링크는 전체 분석의 해당 절로 이동합니다.

리포트의 판정·근거·조치 문구는 개조식(명사형, “~함/~임”)으로 적힙니다. LLM 소견은 핵심 요약 한 줄과 지금 상태 · 그렇게 보는 이유 · 권장 행동 세 부분으로 정리되며, 1순위 근거 점수가 70점 미만이거나 계측 이상이면 잠정 판정으로 표시됩니다.

스펙트럼 절의 FFT는 결함 주파수가 보이는 기본 범위로 그리고, 전대역 버튼으로 센서가 잴 수 있는 최대 주파수까지 펼칩니다. 차트 아래 기준 주파수 목록(회전 배수 · 베어링 결함 주파수)에서 근거가 가리킨 성분은 테두리로 표시됩니다.

인쇄하면 전체 분석이 라이트 테마로 출력됩니다. 차트는 한 열로, FFT는 화면에서 고른 범위로, 측정 정보는 한 줄로 나갑니다.

인쇄는 리포트 상단의 인쇄 버튼(인쇄 · PDF로 저장)으로 하십시오. 앱에서 연 리포트는 콘솔과 격리된 틀 안에 떠 있어서(리포트 파일이 로그인 정보·API 토큰에 닿지 못하게), 브라우저의 Ctrl+P는 바깥 틀만 인쇄합니다.

저장된 리포트는 외부 참조가 없는 자립형 HTML 파일이면서, 차트가 그림이 아니라 살아 있습니다 — 휠 줌 · 드래그 · 툴팁이 동작하고, 테마 전환에 맞춰 다시 그려집니다. 파일 하나만 전달해도 상대가 같은 방식으로 들여다볼 수 있습니다.

각 리포트에는 판정 지문이 남습니다. 판정 엔진의 규칙에서 계산되므로, 지문과 임계값(Thresholds) 칸이 같은데 숫자가 다르면 데이터가 달라진 것이고, 지문이 다르면 패키지(판정 엔진)가 바뀐 것입니다.

보관함

오른쪽 보관함에는 저장된 리포트가 다음 열로 표시됩니다.

각 행의 눈 모양 버튼으로 미리보기, 휴지통 버튼으로 삭제합니다(확인 창이 뜨며 되돌릴 수 없습니다). 건수가 많으면 페이지를 넘겨 봅니다.

사용 팁

• 처음에는 태그 한두 개만 선택해 동작을 확인한 뒤 대상을 넓힙니다.
• 등급이 나오려면 설비 정보에 RPM과 베어링 모델이 있어야 합니다. 가속도·변위 센서라면 단위도 꼭 맞게 고르십시오 — 비워 두면 속도(mm/s)로 간주해 등급 높이가 틀어집니다.
• “평소와 다른” 변화까지 근거로 보려면 정상일 때 베이스라인 학습을 해 둡니다.
• 앱을 닫아도 감시가 이어져야 하면 서버 상시 감시로 바꿉니다.
• 이벤트가 쌓이면 주기적으로 저장으로 내보내 별도 보관합니다.
• 극단적인 지표를 봤을 때는 계측 유효성 경고를 먼저 확인합니다 — 오진의 상당수는 기계가 아니라 센서 쪽입니다.
